CMU – Unité compacte d’apport d’air frais

L’unité compacte d’apport d’air frais (CMU) de Neptronic est spécialement conçue pour remplacer l’air vicié dans votre maison, bureau ou bâtiment avec de l’air frais et sain. Que ce soient les restants de votre chandelle odorante, les particules du dernier repas que vous avez cuisiné, ou même des bactéries versatiles, le CMU retire les contaminants aériens dans les environnements où la qualité est essentielle.

Le CMU procure de l’air propre après que les systèmes de ventilation par aspiration aient retiré l’air précédemment pollué de la pièce. Ce faisant, l’unité prévient le refoulement et la pression d’air négative. Il augmente aussi la qualité d’air intérieur tout en offrant une ventilation et une circulation comfortables. Le CMU contribue aussi à un meilleur contrôle de température en chauffant l’air entrant en fonction des besoins de votre bâtiment.

Le CMU est disponible avec des stratégies de contrôle intelligentes permettant de le coordonner avec le système d’échappement pour offrir un confort maximal. Les modules optionnels de communication font de ce produit une excellente et fiable intégration au système d’automatisation de votre bâtiment intelligent.

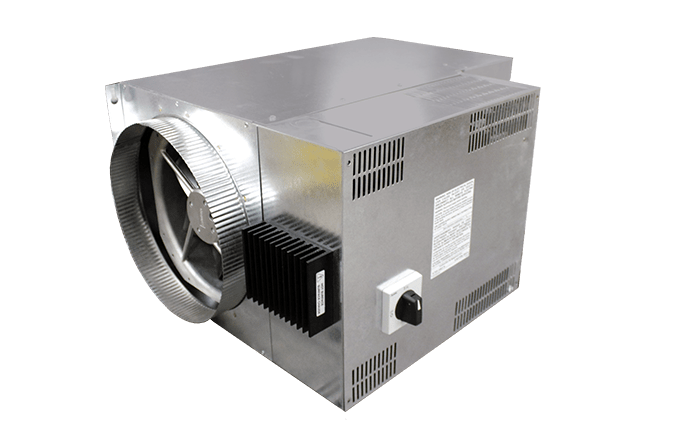

CMU main image

Technical Drawing

Avantages de notre unité compacte d’apport d’air frais (CMU)

  • Compact et léger
  • Filtration et conditionnement de l’air extérieur pour obtenir une QAI optimale
  • Amélioration de l’efficacité globale de chauffage à l’aide des capteurs EAS Neptronic
  • Clapet anti-refoulement intégré pour éliminer la filtration indésirable de l’air
  • Installation réversible
  • Approvisionnement de confort maximal pour obtenir un bâtiment bien ventilé et à haute efficacité énergétique
  • Modulation du débit d’air d’alimentation proportionnellement à l’évacuation lors de l’utilisation d’un ventilateur MCE
  • Amélioration de la qualité de l’air dans un espace intérieur lorsque combiné avec les sondes Neptronic
APPLICATIONS

Applications typiques

Condominiums and Apartment buildings

Condominiums et Appartements

  • Améliore la qualité d’air intérieur avec l’entrée d’air frais
  • Offre une température ajustée économiquement
  • Réduit les odeurs et les contaminants aériens
  • Garde les locataires confortables et en santé
Commercial Kitchens and Restaurants

Cuisines commerciales et Restaurants

  • Optimise la ventilation des hottes aspirantes
  • Améliore la propreté de la cuisine
  • Prévient les refoulements d’air dangereux comme du monoxyde de carbone
  • Évite la pression d’air négative
Gyms

Salles d’entraînement

  • Fournit davantage d’oxygène de l’extérieur pour des entraînements efficaces
  • Réduit les odeurs et bactéries dans l’air
  • Améliore la qualité d’air intérieur pour les employés et visiteurs
  • Augmente le confort avec l’air tempéré de façon énergétiquement efficace

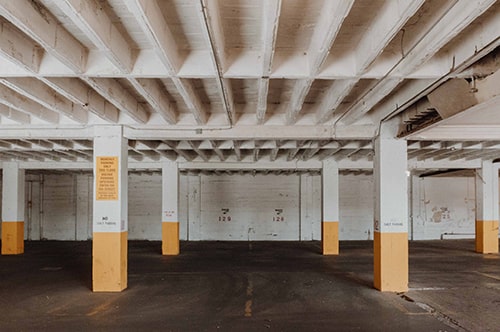

Garages

Garages

  • Réduit l’air vicié dans ces espaces renfermés
  • Ajuste la température efficacement pour compenser pour les grandes ouvertures de portes
  • Élimine les odeurs et les contaminants aériens accumulés
  • Élimine les odeurs et les contaminants aériens accumulés
 Storage Spaces

Entrepôts

  • Réduit l’air vicié avec de l’air frais extérieur
  • Ajuste la température efficacement pour compenser pour les grandes ouvertures de portes
  • Élimine les odeurs et les contaminants aériens accumulés
  • Réduit la pression d’air négative et les refoulements d’air
Battery Charging Rooms

Salles de recharge de batterie

  • Baisse le taux d’hydrogène gazeux
  • Réduit l’explosivité de l’air
  • Empêche les refoulements d’air dangereux
  • Adapte sa température aux besoins de la pièce
SPECIFICATION

Spécifications techniques

Taille du collet (po) Puissance de chauffage (kW) Voltage (V)
Débit d’air (pi3/m) (m3/h)
Ventilateur axial Ventilateur centrifuge
à 0,05"CE (12,5Pa) à 0,3"CE (75Pa) à 0,25"CE (62,5Pa) à 1,00"CE (250Pa)
06 1 | 1.5 | 2 | 3 120-1PH | 208-1PH | 208-3PH | 240-1PH | 347-1PH | 480-1PH | 480-3PH | 600-1PH | 600-3PH 118 [200] 80 [136] 218 [370] 120 [204]
08 2 | 3 | 4 | 4.5 |5 | 6 | 8 208-1PH | 208-3PH | 240-1PH | 347-1PH | 480-1PH | 480-3PH | 600-1PH | 600-3PH 304 [516] 225 [382] 325 [552] 250 [425]
10 3 | 6 | 7 | 8 | 9 | 10 | 12 208-1PH | 208-3PH | 240-1PH | 347-1PH | 480-1PH | 480-3PH | 600-1PH | 600-3PH 617 [1048] 450 [765] 471 [800] 383 [651]
12 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20* 208-1PH | 208-3PH | 240-1PH | 347-1PH | 480-1PH | 480-3PH | 600-1PH | 600-3PH 717 [1218] 550 [935] 633 [1075] 433 [736]
* Seulement pour certains modèles
Sertificate image

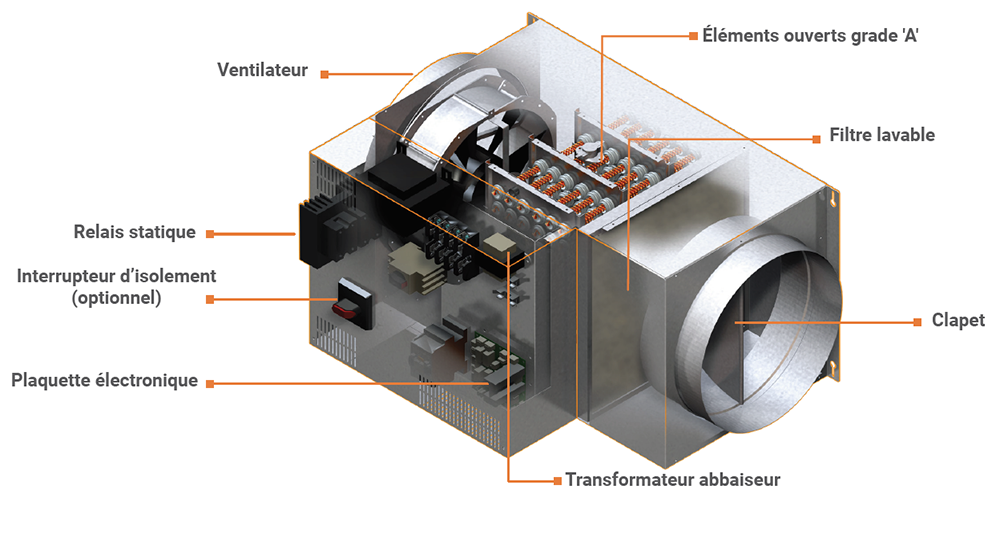

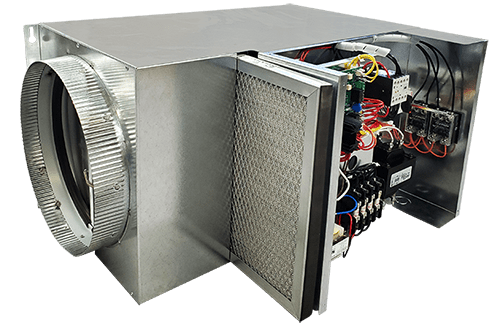

Dessin technique

Technical Drawing
TYPES DE VENTILATEURS

Ventilateur axial

Axial Fan
  • Utilisé dans les applications standard avec des filtres en aluminium, dans lesquels la chute de pression est plus basse.
  • Comprend les options de moteur CA ou MCE :

    - Le moteur CA offre une solution rentable avec une installation et un fonctionnement plus simple.

    - Le moteur MCE offre des stratégies de contrôle avancées, avec des capacités de modulation plus élevées ainsi qu’une meilleure efficacité.

Ventilateur centrifuge

Centrifugal Fan
  • Utilisé dans des applications avec des restrictions plus élevées sur les exigences de filtre, de conduit ou de zonage qui entraînent une chute de pression plus élevée
  • Comprend le moteur MCE :

    - Le moteur MCE offre des stratégies de contrôle avancées, avec des capacités de modulation plus élevées ainsi qu’une meilleure efficacité.

Performance de ventilateur axial CMU (Impérial)

Axial Fan Performance (Impérial)

Performance de ventilateur axial CMU (Métrique)

Axial Fan Performance (Métrique)

Performance de ventilateur centrifuge CMU (Impérial)

CMU Centrifugal Fan Performance (Impérial)

Performance de ventilateur centrifuge CMU (Métrique)

CMU Centrifugal Fan Performance (Métrique)
CARACTÉRISTIQUES

Communication réseau

  • BACnet MS/TP ou Modbus RTU (sélectionnable via commutateur DIP)
  • Sélectionnez adresse MAC via commutateur DIP ou via réseau

BACnet MS/TP

  • MS/TP @ 9600, 19200, 38400, ou 76800 bps
  • Planificateur BACnet (jusqu’à 6 événements)
  • Mise à jour du firmware via réseau
  • COV (changement de valeur)
  • Copiez et diffusez les configurations à d’autres appareils via menu ou réseau
  • Détection automatique du débit en bauds
  • Assigne automatiquement l’instance objet de l’appareil

Modbus RTU

  • Modbus @ 9600, 19200, 38400 ou 57600 bps
  • Esclave RTU, 8 bits (parité et bits d’arrêt configurables)
  • Se connecte à n’importe quel maître Modbus
BACNET-MODBUS-logo

Module complémentaire

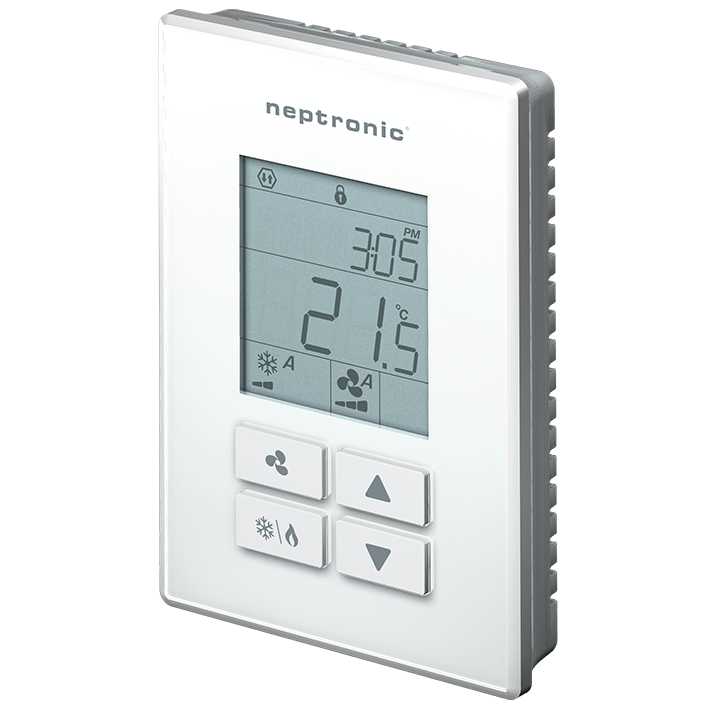

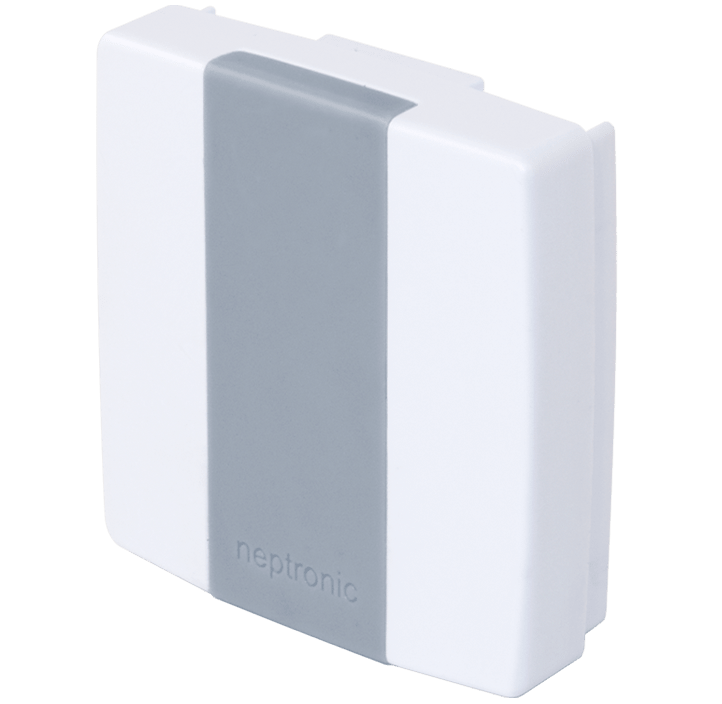

Facilité d’utilisation avec capteurs numérique de pièce TDF de Neptronic

  • Affiche la température de départ
  • Permet la configuration du niveau de débit d’air et des points de consigne de température
  • Surveille les alarmes

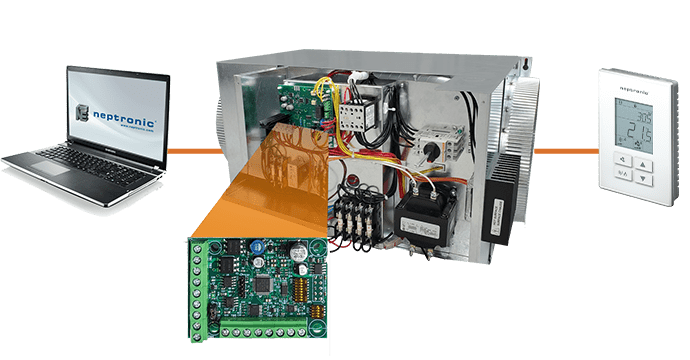

Stratégies de contrôle intelligentes avec option de ventilateur MCE et CA

  • Applications de qualité d’air intérieur avec capteur de température, humidité et CO2
  • Verrouillage pour ventilateurs d’évacuation
  • Capteurs d’air extérieur apprêtent les éléments chauffants pour réponse rapide et confort
  • Algorithmes PID pour pression statique, contrôle d’air frais et d’air de retour
Intelligent control strategies
CONTRÔLEURS

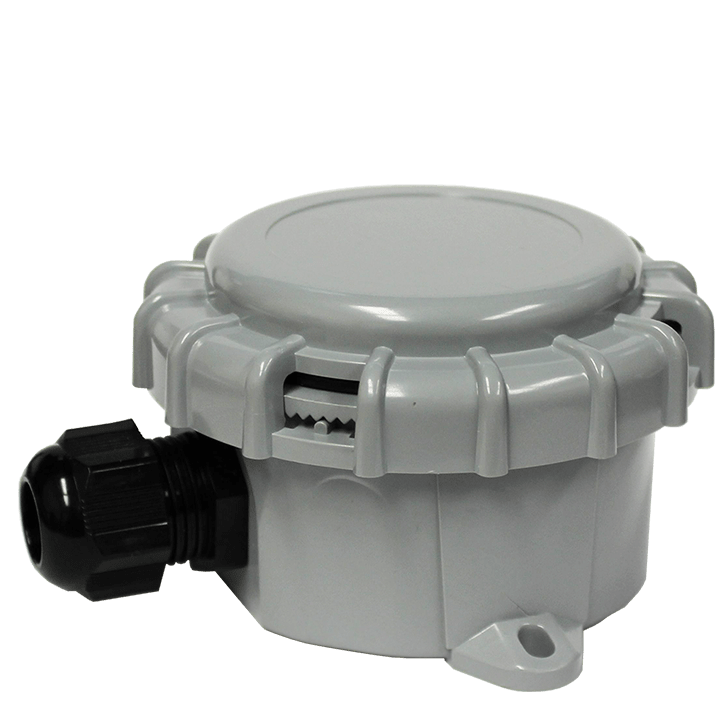

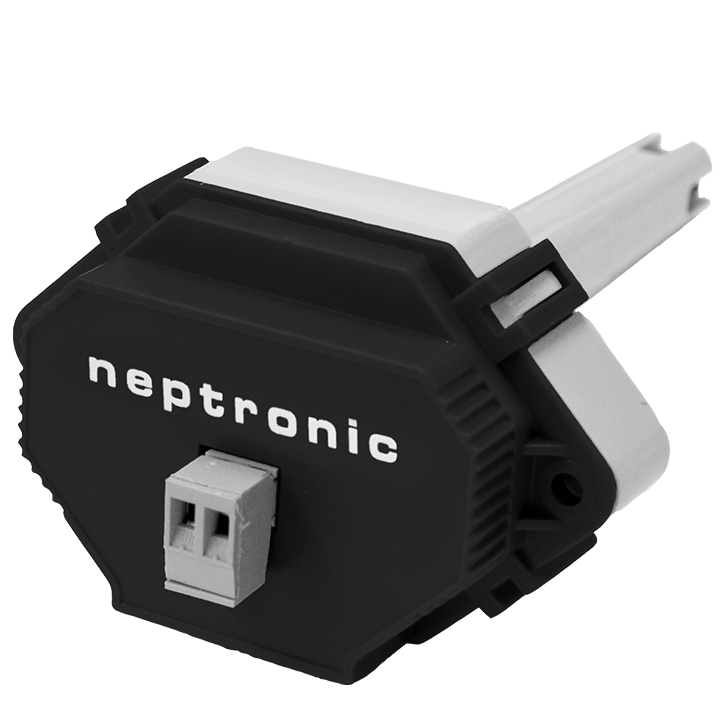

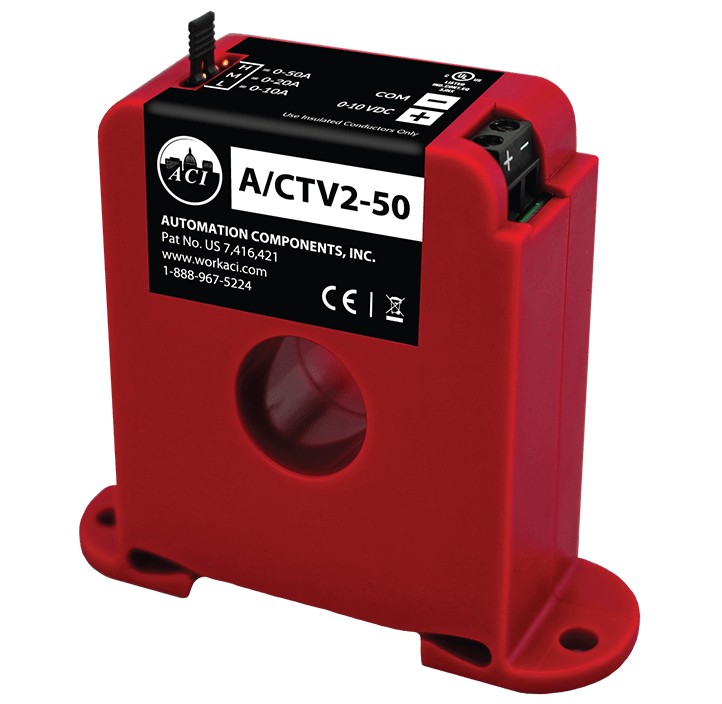

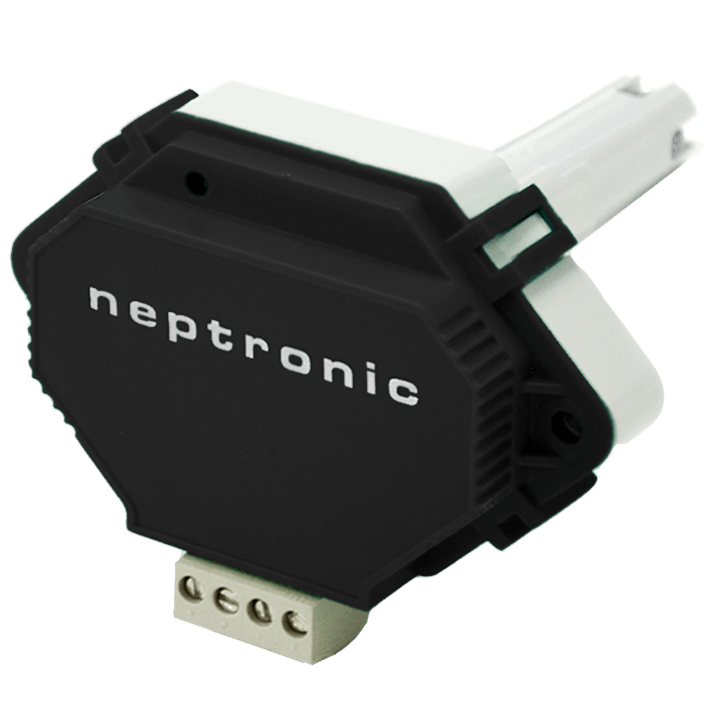

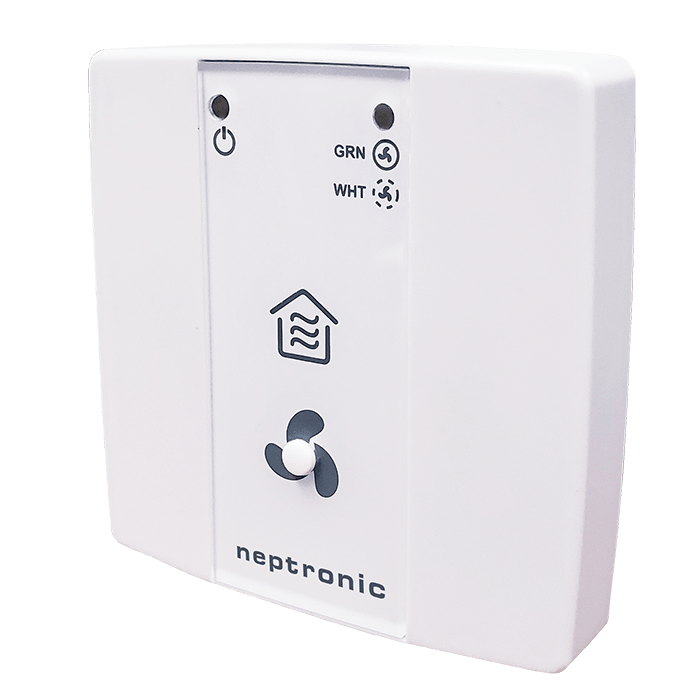

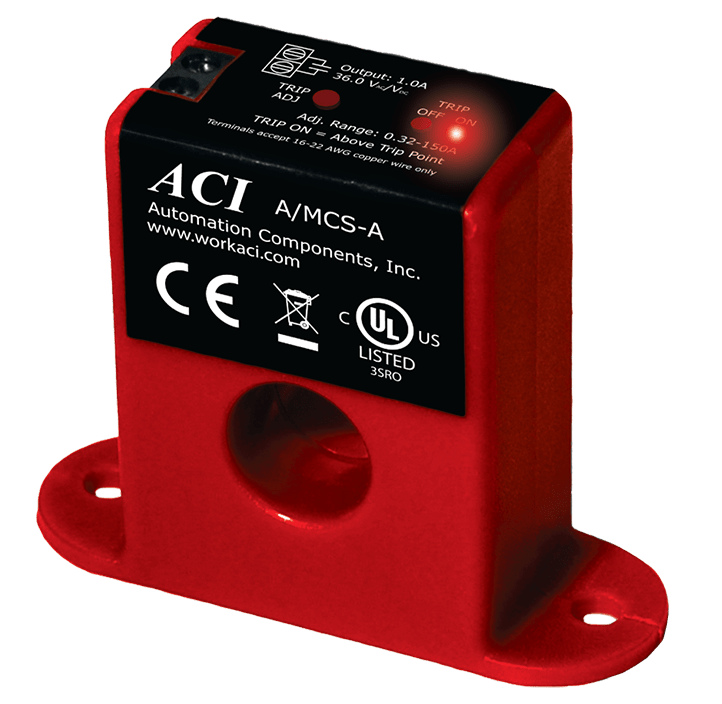

Accessoires et sondes pour CMU
