SYSTÈMES DE DISTRIBUTION
DE VAPEUR

Distance d’absorption de moins de 3 pieds (1 mètre)
Distributeur en acier inoxydable soudé ou démontable
Construit sur mesure pour n’importe quelle taille de conduit
Portée de distribution verticale maximisant les surfaces

Prévient la condensation dans les conduits d’air
Distance d’absorption de moins de 5 pieds (1,5 mètres)
Tube en acier inoxydable à buses à vapeur en laiton

Prévient la condensation dans les conduits d’air
Distance d’absorption de moins de 5 pieds (1,5 mètres)
2 rangées de buses à vapeur ayant une configuration
à 90° pour réduire la longueur du distributeur

Solution idéale en l’absence de système de conduit
Distribution de vapeur silencieuse
Alimenté et contrôlé par l’humidificateur
Interrupteur de pression d’air

Multi-Steam
Distance d’absorption très courte
S.A.M.
Distance d’absorption courte
S.A.M.E2
Distance d’absorption très courte
SDU
Unité de distribution spatiale

TechTime

English
Multi-Steam^TM
Français
Multi-Steam^TM

Specifications
Multi-Steam^TM
S.A.M.
S.A.M.E2
SDU

Multi-Steam^tm HDR *
Multi-Steam^tm HD
Multi-Steam^tm SD

Distributeur de vapeur isolé
à haute efficacité
Distributeur de vapeur isolé
à haute efficacité
Distributeur de vapeur standard

Aperçu

Œillets de diffusion de vapeur

Acier inoxydable 304
La pente interne renvoie le condensat généré
vers la rampe de dispersion de la vapeur
Technologie en instance de brevet

Rampes

Acier inoxydable 304 à double paroi
(calibre 24)
Isolation en mousse Armacell UT
/ Solaflex™ encapsulée
(1/4” sur le côté et 1/2” au-dessus)
Modèle HDT, les rampes sont isolées,
les collecteurs ne le sont pas.

Collecteur

Acier inoxydable 304 à double paroi (calibre 18)
Isolation en mousse Armacell UT / Solaflex™ encapsulée (3/8”)

Conception
personnalisée

Utilisez notre application web Humidisoft pour la personnalisation de votre distributeur de vapeur selon vos spécifications exactes.
Les rampes de dispersion peuvent être assemblées sur le collecteur en usine ou sur place.

Écoulement
de vapeur

Retour
aux rampes

Niveaux
d’accumulation
de condensat

Avantages

Perte d’énergie réduite jusqu’à 85 %. Pertes comprenant la consommation de vapeur et le condensat généré lors du transfert de chaleur.
Les économies d’énergie de la technologie HD rembourseront la différence investie en 15 mois seulement. Le retour sur investissement varie en fonction de plusieurs facteurs, tels que l’application, le site, les coûts de l’énergie de d’autres variables de conception du système. N’hésitez pas à nous contacter pour obtenir de l’aide dans le calcul de votre retour sur investissement.
Prévient toute éjection de condensat au démarrage ou lors de la modulation de la production de vapeur.
Construction 100 % en acier inoxydable (réduit les besoins d’entretien).

Rampes et collecteur

Construit en acier inoxydable 304 à double paroi avec isolation en mousse Armacell UT / Solaflex™ encapsulée.
- Rampes : acier de calibre 24 avec isolation de 1/4” sur le côté et 1/2” au-dessus
- Collecteur : acier de calibre 18 avec isolation de 3/8”
Conception interne permettant d’éviter que l’isolation soit en contact avec le débit d’air et la vapeur saturée.
Corps extérieurs soudés sur place pour couvrir totalement l’isolation et la protéger contre l’usure.
Soudure continue pour éviter toute fuite de vapeur.
Rampes de dispersion pouvant être assemblées sur le collecteur en usine ou sur place.
Plaque arrière, joint et 4 vis soudés pour un montage étanche de chaque rampe sur le collecteur
Rampes équitablement espacées sur la longueur du collecteur pour une meilleure distribution de la vapeur à travers la largeur du conduit ou de la centrale de traitement d’air
Tube de distribution interne du collecteur traversant la longueur du collecteur pour fournir équitablement la vapeur à toutes les rampes de dispersion.

Œillets de diffusion de vapeur (en instance de brevet)

Acier inoxydable 304.
La pente interne renvoie le condensat généré à l’intérieur de l’œillet vers la rampe de dispersion.
Point d’éjection de vapeur déporté par rapport à la surface extérieure de la rampe de dispersion de vapeur.
Les œillets sont montés sur les deux côtés des rampes pour distribuer équitablement la vapeur de façon perpendiculaire au débit d’air.
Les rangées d’œillets sur les rampes opposées sont montées par palier pour prévenir l’injection de vapeur face à face aux rampes adjacentes.

Normes

ASTM E84 Note de l’indice pour la propagation des flammes et formation de fumée
UL181 Exigences de test pour la croissance de moisissures
ASTM G21 Exigences de test pour la résistance de champignons
ASTM G22 Exigences de test pour la résistance bactérienne

Compatibilité

Cette technologie unique convient pour les applications de vapeur atmosphérique ou à basse pression, et lorsque l’humidification est réalisée en mode de refroidissement. Elle est compatible avec les gammes d’humidificateurs Neptronic suivantes :

SKE4: Humidificateur électrique à vapeur
SKG4: Humidificateur à gaz
SKS4: Humidificateur vapeur à vapeur
SKD: Humidificateur à injection de vapeur directe

Aperçu

Œillet à vapeur

Construction en laiton
Les œillets s’étendent jusqu’à l’intérieur des tubes de distribution de la vapeur
pour empêcher la diffusion des gouttelettes condensées dans le courant l’air

Tubes de dispersion de la vapeur

Acier inoxydable 304
Les rampes sont aussi espacées sur la longueur du collecteur pour une meilleure
distribution de la vapeur, à travers la largeur du conduit ou de la centrale de traitement d’air
Modèle SDC, version démontable pour assemblage sur place

Collecteur

Acier inoxydable 304
Soudure continue pour éviter toute fuite de vapeur

Conception personnalisée

Utilisez notre application web Humidisoft pour la personnalisation
de votre distributeur de vapeur selon vos spécifications exactes

Avantages

Distance d’absorption courte.
Construction personnalisée pour le conduit ou pour les dimensions des CTA.
Les distributeurs verticaux traversent la section du conduit/de la CTA en profitant de la zone pour une diffusion plus efficace de la vapeur dans le courant d’air.
Préviennent la projection de condensat au démarrage et pour les demandes d’humidité à modulation.
Construction en acier inoxydable.
Complètement soudé en usine ou version démontable pour assemblage sur place.

Tubes verticaux de dispersion de la vapeur et collecteur

Le collecteur et les tubes à dispersion de la vapeur verticaux sont construits en acier inoxydable
Soudure continue pour éviter toute fuite de vapeur
Les tubes de dispersion peuvent être assemblés sur le collecteur en usine ou sur place
Les rampes sont aussi espacées sur la longueur du collecteur pour une meilleure distribution de la vapeur, à travers la largeur du conduit ou de la centrale de traitement d’air

Œillets de diffusion de vapeur

Œillets en laiton
Les œillets s’étendent jusqu’à l’intérieur des tubes de distribution de la vapeur pour empêcher la diffusion des gouttelettes condensées dans le courant l’air
Point d’éjection de vapeur déporté par rapport à la surface extérieure de la rampe de dispersion de vapeur.
Les œillets sont montés sur les deux côtés des rampes pour distribuer équitablement la vapeur de façon perpendiculaire au débit d’air.
Les rangées d’œillets sur les rampes opposées sont montées par palier pour prévenir l’injection de vapeur face à face aux rampes adjacentes

Compatibilité

SKE4: Humidificateur électrique à vapeur
SKG4: Humidificateur à gaz
SKS4: Humidificateur vapeur à vapeur
SKD: Humidificateur à injection de vapeur directe

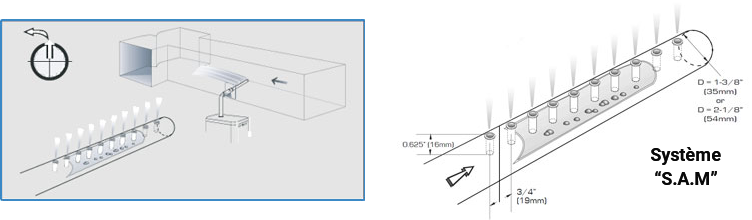

Le S.A.M. consiste en un tube en acier inoxydable à buses à vapeur en laiton qui recueille la vapeur sèche depuis le centre du tube. La fonction des buses est d’empêcher la condensation de s’échapper vers le conduit. La condensation accumulée est canalisée à travers le tube de dispersion de la vapeur, incliné vers l’humidificateur ou le purgeur de vapeur.

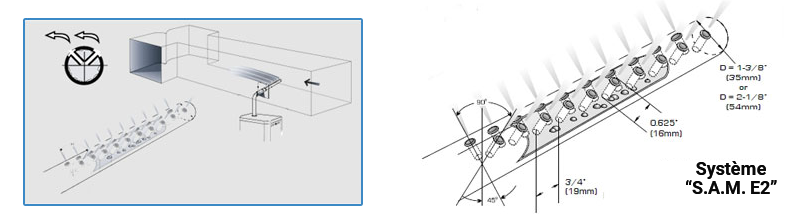

Les collecteurs de dispersion S.AM.E2 ont 2 rangées de buses à vapeur ayant une configuration à 90° pour permettre une réduction importante de la longueur totale du collecteur pour une application dans des conduits plus petits. La fonction des buses est d’empêcher la condensation de s’échapper vers le conduit. La condensation accumulée est canalisée à travers le tube de dispersion de la vapeur incliné vers l’humidificateur ou le purgeur de vapeur.

L’unité de distribution spatiale « SDU » est à utiliser là où il n’y a pas de système de distribution dans les conduits d’air ou dans des zones localisées. La vapeur est évacuée directement dans la zone avec un ventilateur silencieux (disponible en 3 tailles).

Le SDU est disponible pour les humidificateurs SKE4 et SK300 dont la capacité varie de 6 à 90 lb/h (2,73-41 kg/h). Il peut être monté sur l’humidificateur (assemblage en usine) ou à distance pour une installation sur place.

Le SDU est aussi disponible pour la série d’humidificateur résidentiel SKR.
